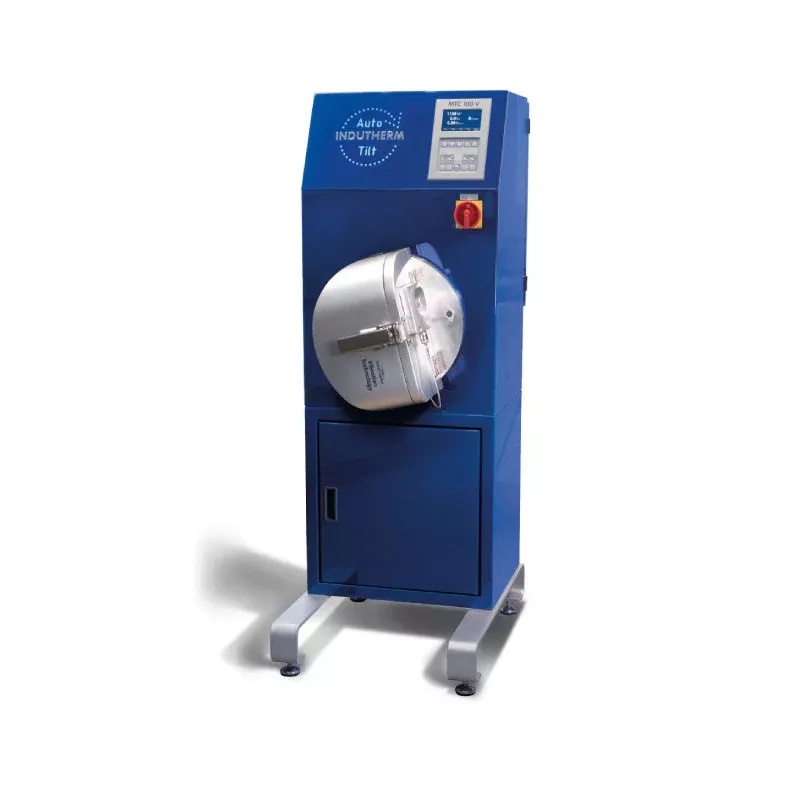

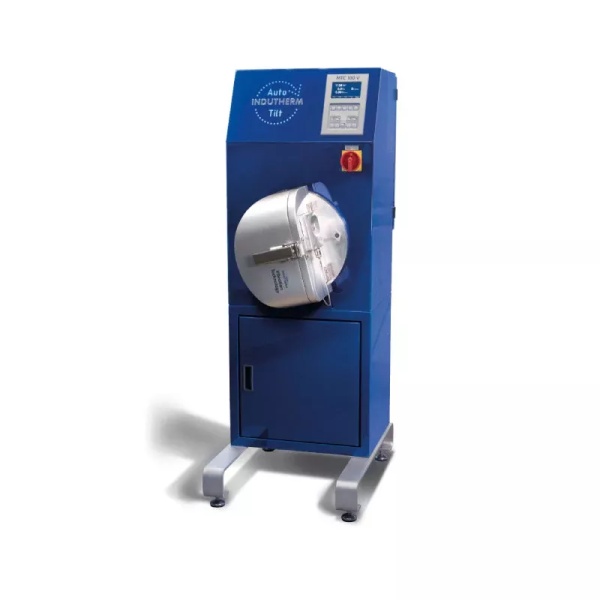

Mașină profesională de turnare prin inducție cu vacuum și presiune MTC100 V

MTC100 V este o mașină profesională de turnare prin inducție pentru metale prețioase și aliaje cu temperatură ridicată de topire, concepută în special pentru platina, paladiu și alte aplicații unde sunt necesare temperaturi foarte mari și un control precis al procesului.

Modelul combină încălzirea prin inducție, vacuumul, suprapresiunea, bascularea automată și sistemul de vibrații, oferind o alternativă modernă la sistemele centrifugale tradiționale.

Cu o putere de 8 kW, temperatură maximă de până la 2100°C și o presiune de până la 3 bar, MTC100 V este recomandată atelierelor profesionale, laboratoarelor și unităților de producție care lucrează cu platină, aur, argint, oțel sau alte aliaje speciale.

Concepută pentru turnarea platinei

MTC100 V a fost dezvoltată în special pentru turnarea profesională a platinei și a altor metale cu punct de topire ridicat.

Spre deosebire de multe mașini de turnare convenționale, aparatul poate atinge temperaturi de până la aproximativ 2100°C, ceea ce permite procesarea unor aliaje dificil de turnat cu echipamente standard.

În configurația cu creuzet ceramic, capacitatea poate ajunge până la aproximativ:

600 g platină

sau aproximativ:

250 g oțel

Volumul creuzetului ceramic este de aproximativ 30 cm³.

Compatibilă și cu aur, argint și aliaje pe bază de cupru

MTC100 V nu este limitată la platina.

Aparatul poate utiliza și un creuzet din grafit, ceea ce permite topirea și turnarea aliajelor pe bază de:

• aur;

• argint;

• cupru;

• alte aliaje utilizate în bijuterie.

În configurația cu creuzet de grafit, volumul este de aproximativ 25 cm³, corespunzător unei capacități de aproximativ:

450 g aur 18K.

Un avantaj important este faptul că trecerea de la creuzetul ceramic la cel de grafit nu necesită modificarea componentelor principale ale sistemului de inducție.

Sistem automat de basculare

Una dintre caracteristicile definitorii ale MTC100 V este sistemul automat de tilting / basculare.

După topirea metalului, sistemul basculează automat creuzetul către forma de turnare.

Viteza de basculare poate fi reglată pentru adaptarea procesului la:

• tipul aliajului;

• cantitatea de metal;

• geometria piesei;

• dimensiunea cilindrului;

• viteza de umplere necesară.

Controlul vitezei de transfer al metalului permite reducerea turbulenței și îmbunătățirea umplerii formei.

Vacuum și suprapresiune

MTC100 V utilizează un proces de turnare controlat prin vacuum și suprapresiune.

Vacuumul contribuie la evacuarea aerului și la pregătirea formei pentru turnare.

După transferul metalului, suprapresiunea ajută la împingerea metalului lichid în cele mai fine cavități ale formei.

Presiunea maximă poate ajunge până la aproximativ:

3 bar

iar sistemul permite controlul presiunii într-un interval de aproximativ:

-1 până la +3 bar.

Această diferență mare de presiune contribuie la obținerea unei foarte bune umpleri a formei.

Turbo Pressure PLUS

MTC100 V dispune de sistemul Turbo Pressure PLUS, conceput pentru creșterea rapidă a presiunii după turnare.

Acest sistem este deosebit de important atunci când se lucrează cu:

• piese foarte fine;

• modele filigranate;

• pereți subțiri;

• detalii complexe;

• aliaje care se solidifică rapid;

• platină și alte metale cu temperatură ridicată.

Creșterea rapidă și controlată a presiunii ajută metalul să pătrundă în zonele fine înainte de solidificare.

Sistem de vibrații

MTC100 V este echipată cu un sistem de vibrații, utilizat pentru îmbunătățirea umplerii formei și a calității pieselor turnate.

Combinația dintre suprapresiune ridicată și vibrații contribuie la:

• o umplere mai bună a formei;

• reducerea porozității;

• obținerea unor suprafețe mai fine;

• îmbunătățirea structurii metalului;

• reducerea defectelor de turnare.

Producătorul evidențiază în mod special această combinație ca unul dintre avantajele MTC100 V.

Alternativă modernă la turnarea centrifugală

Pentru turnarea platinei sunt utilizate frecvent sisteme centrifugale.

MTC100 V folosește însă un sistem automat de presiune + basculare, evitând necesitatea rotirii rapide a ansamblului.

Această construcție permite realizarea unui aparat compact și oferă un nivel ridicat de control asupra procesului.

Sistemul este conceput pentru turnarea atât a pieselor delicate și subțiri, cât și a componentelor mai masive.

Generator de inducție de 8 kW

MTC100 V este echipată cu un generator de inducție cu o putere maximă de:

8 kW

Alimentarea electrică este:

3 × 400 V

Puterea ridicată permite atingerea rapidă a temperaturilor necesare pentru topirea metalelor cu punct de topire ridicat.

Temperatură maximă de 2100°C

Temperatura maximă de lucru este de aproximativ:

2100°C

Acest nivel permite procesarea unei game foarte largi de materiale.

MTC100 V poate fi utilizată pentru:

• platină;

• paladiu;

• aur;

• argint;

• cupru;

• oțel;

• aliaje speciale cu punct ridicat de topire.

Control precis al temperaturii

Controlul temperaturii este esențial în special în cazul platinei și al metalelor cu punct foarte ridicat de topire.

MTC100 V permite măsurarea temperaturii prin:

• termocuplu, până la aproximativ 1300°C;

• pirometru optic pentru temperaturi ridicate;

• opțional, pirometru multi-wave / dual-wave pentru măsurarea avansată a temperaturii.

Sistemul permite monitorizarea temperaturii până la aproximativ 2100°C.

Pirometru multi-wavelength opțional

Pentru aplicațiile unde este necesară o precizie ridicată a măsurării temperaturii, aparatul poate fi echipat cu un pirometru cu mai multe lungimi de undă.

Această tehnologie este deosebit de utilă în cazul metalelor foarte fierbinți, unde măsurarea temperaturii prin metode convenționale poate fi dificilă.

Este un avantaj important pentru turnarea repetitivă a platinei și a aliajelor speciale.

Atmosferă protectoare cu argon sau azot

MTC100 V poate utiliza gaz inert precum:

• argon;

• azot.

Aparatul dispune de funcție pentru purjarea camerei cu gaz inert și poate lucra cu combinații de vacuum și suprapresiune în atmosferă protectoare.

Această funcție contribuie la:

• reducerea oxidării;

• protejarea metalului în timpul topirii;

• obținerea unor aliaje mai curate;

• îmbunătățirea suprafeței pieselor turnate.

Cilindri de până la Ø100 × 150 mm

MTC100 V permite utilizarea formelor/cilindrilor cu dimensiuni de până la aproximativ:

Ø100 mm × 150 mm înălțime

Această capacitate permite realizarea atât a pieselor individuale, cât și a unor arbori de turnare cu mai multe componente.

Potrivită și pentru turnarea lingourilor

Pe lângă turnarea prin metoda cerii pierdute, MTC100 V poate fi utilizată și pentru turnarea lingourilor.

Această flexibilitate permite folosirea aparatului pentru:

• prepararea semifabricatelor;

• realizarea lingourilor;

• pregătirea materialului pentru laminare;

• pregătirea materialului pentru trefilare;

• realizarea aliajelor;

• cercetare și testare metalurgică.

Parametri de proces memorabili

Parametrii procesului pot fi setați individual și salvați pentru turnările ulterioare.

Această funcție permite repetarea acelorași condiții de lucru și este importantă pentru:

• producția de serie;

• controlul calității;

• reducerea erorilor operatorului;

• standardizarea proceselor;

• repetabilitatea rezultatelor.

Control electronic cu display LCD

Aparatul este prevăzut cu un sistem electronic de control și display LCD cu afișare text.

Operatorul poate monitoriza și regla parametrii importanți ai procesului.

Interfața este concepută pentru o utilizare simplă și sigură și pentru reducerea perioadei de instruire a operatorului.

Conectivitate și diagnosticare

MTC100 V dispune de interfețe pentru:

• RS232;

• Ethernet;

• USB.

Aparatul include și un sistem de diagnosticare pentru monitorizarea funcționării și facilitarea intervențiilor tehnice.

Sunt disponibile opțional și funcții pentru conectivitate și monitorizare la distanță.

Aplicații

MTC100 V este recomandată pentru:

• ateliere profesionale de bijuterie;

• producători de bijuterii din platină;

• turnătorii de metale prețioase;

• laboratoare de cercetare;

• prototipare;

• aplicații dentare;

• producție de piese tehnice;

• turnarea metalelor cu temperatură ridicată;

• turnarea lingourilor;

• prepararea și testarea aliajelor;

• turnarea prin metoda cerii pierdute.

Caracteristici tehnice principale

Tip aparat: mașină profesională de turnare prin inducție cu vacuum, presiune și basculare automată

Putere maximă: 8 kW

Alimentare: 3 × 400 V

Temperatură maximă: aprox. 2100°C

Presiune maximă: aprox. 3 bar

Domeniu vacuum / presiune: aprox. -1 până la +3 bar

Capacitate creuzet ceramic: 30 cm³

Capacitate platină: până la aprox. 600 g

Capacitate oțel: până la aprox. 250 g

Capacitate creuzet grafit: 25 cm³

Capacitate aur 18K: până la aprox. 450 g

Dimensiune maximă cilindru: aprox. Ø100 × 150 mm

Încălzire: inducție

Basculare automată: da

Viteză basculare reglabilă: da

Vacuum automat: da

Suprapresiune automată: da

Turbo Pressure PLUS: da

Sistem de vibrații: da

Atmosferă protectoare: argon / azot

Control: electronic

Display: LCD cu afișare text

Măsurare temperatură: termocuplu + pirometru optic

Pirometru multi-wave: opțional

Interfețe: RS232, Ethernet, USB

Sistem de diagnostic: da

Avantaje principale

• concepută pentru turnarea profesională a platinei;

• temperatură maximă de până la 2100°C;

• generator de inducție de 8 kW;

• capacitate de până la aprox. 600 g platină;

• compatibilă și cu aur, argint și aliaje pe bază de cupru;

• creuzet ceramic și creuzet din grafit;

• sistem automat de basculare;

• viteză de basculare reglabilă;

• vacuum și suprapresiune de până la 3 bar;

• Turbo Pressure PLUS;

• sistem integrat de vibrații;

• atmosferă protectoare cu argon sau azot;

• măsurarea precisă a temperaturii;

• excelentă umplere a modelelor fine;

• reducerea porozității;

• calitate ridicată a suprafeței;

• posibilitatea turnării lingourilor;

• parametri de proces memorabili;

• conectivitate și diagnosticare avansată;

• alternativă modernă la sistemele centrifugale pentru turnarea platinei.

MTC100 V este o soluție profesională pentru atelierele care lucrează cu platină și alte aliaje cu temperatură ridicată de topire, unde controlul temperaturii, vitezei de turnare și presiunii sunt esențiale.

Combinația dintre inducție, vacuum, suprapresiune, vibrații și basculare automată permite obținerea unor turnări precise, cu porozitate redusă și o foarte bună reproducere a detaliilor, într-un sistem compact și controlabil.INSTALATIE TURNARE INDUTHERM VC450/4.5KW
