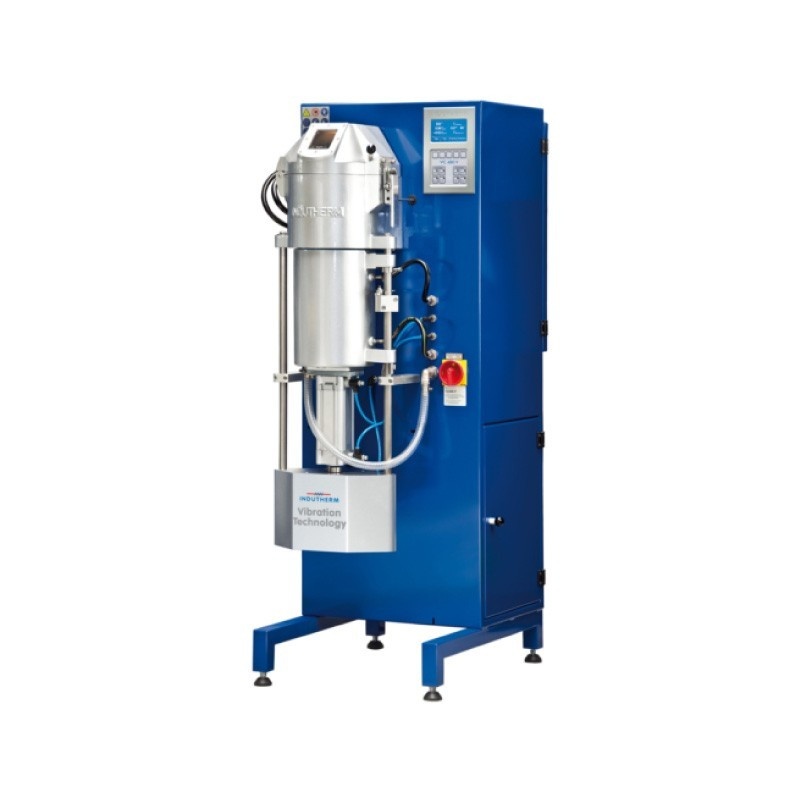

Mașină profesională de turnare prin inducție cu vacuum, presiune și vibrații VC450V

VC450V este o mașină profesională automată de turnare prin inducție, destinată atelierelor de bijuterie și unităților de producție care urmăresc turnări precise, reproductibile și o calitate ridicată a pieselor finite.

Modelul combină încălzirea prin inducție, vacuumul, suprapresiunea și tehnologia de vibrații, oferind un control avansat asupra procesului de turnare și rezultate foarte bune inclusiv pentru bijuterii cu pereți subțiri, filigran sau geometrii complexe.

VC450V dezvoltă o putere maximă de 4,5 kW, funcționează la 3 × 400 V, atinge o temperatură maximă de aproximativ 1400°C și permite topirea unei cantități de până la aproximativ 2,5 kg aur 18K.

Tehnologie de vibrații pentru turnări de calitate superioară

Principala diferență dintre VC450 și VC450V este integrarea sistemului de vibrații.

Vibrațiile controlate sunt aplicate în timpul procesului de turnare și solidificare și pot contribui la îmbunătățirea modului în care metalul lichid pătrunde în cavitățile formei.

Tehnologia de vibrații poate ajuta la:

• umplerea mai bună a detaliilor fine;

• reducerea porozității;

• obținerea unei structuri mai uniforme a metalului;

• îmbunătățirea densității pieselor turnate;

• reducerea riscului de defecte de turnare;

• îmbunătățirea calității suprafeței;

• reducerea operațiunilor ulterioare de finisare.

Acest sistem este deosebit de util pentru modele complexe și piese cu grosimi reduse.

Turnare prin vacuum și suprapresiune

VC450V utilizează sistemul profesional de turnare prin vacuum și presiune.

Vacuumul contribuie la eliminarea aerului din cilindru și din cavitățile formei, iar după introducerea metalului, suprapresiunea favorizează umplerea completă a modelului.

Combinația dintre vacuum și presiune este recomandată în special pentru:

• bijuterii cu detalii fine;

• piese filigranate;

• modele cu pereți subțiri;

• elemente cu geometrii complicate;

• modele realizate prin imprimare 3D;

• turnări unde umplerea completă a formei este dificilă.

Presiunea maximă standard este de aproximativ 1,5 bar.

Sistem Turbo Pressure

VC450V beneficiază de sistemul Turbo Pressure, conceput pentru creșterea rapidă a presiunii imediat după transferul metalului lichid în cilindru.

Această trecere rapidă de la vacuum la presiune ajută metalul să pătrundă în cavitățile foarte fine ale formei înainte de începerea solidificării.

Rezultatul poate fi:

• o umplere mai bună a modelelor;

• reducerea pieselor incomplete;

• reproducerea mai bună a detaliilor;

• creșterea repetabilității procesului.

Încălzire prin inducție de 4,5 kW

VC450V este echipată cu un generator de inducție de 4,5 kW.

Încălzirea prin inducție permite topirea rapidă și controlată a metalului, fără contact direct cu o flacără.

Câmpul electromagnetic produs în timpul încălzirii generează în același timp o mișcare a metalului lichid în creuzet, contribuind la amestecarea și omogenizarea aliajului.

Această caracteristică este importantă atunci când se prepară aliaje pornind de la:

• aur fin;

• argint fin;

• aliaj master;

• metal recuperat;

• combinații diferite de metale.

Temperatură maximă de 1400°C

Temperatura maximă de lucru este de aproximativ 1400°C.

VC450V poate fi utilizată pentru majoritatea aliajelor întâlnite într-un atelier de bijuterie, inclusiv:

• aur galben;

• aur alb;

• aur roz;

• argint;

• aliaje pe bază de cupru;

• diferite aliaje master pentru bijuterie.

Controlul temperaturii se realizează cu ajutorul unui termocuplu tip S, pentru monitorizarea precisă a procesului de topire.

Capacitate de aproximativ 2,5 kg aur 18K

Creuzetul standard are un volum de aproximativ:

170 cm³

Acesta corespunde unei capacități de până la aproximativ:

2,5 kg aur 18K

sau aproximativ:

1,5 kg cupru, în funcție de aliaj și condițiile de lucru.

Capacitatea face VC450V potrivită atât pentru ateliere profesionale, cât și pentru unități de producție de dimensiuni mici și medii.

Cilindri de până la Ø130 × 240 mm

VC450V permite utilizarea cilindrilor de turnare cu dimensiuni de până la aproximativ:

Ø130 × 240 mm

Pot fi utilizate diametre uzuale precum:

• Ø70 mm;

• Ø80 mm;

• Ø90 mm;

• Ø100 mm;

• Ø125 mm;

• până la Ø130 mm.

Această flexibilitate permite adaptarea aparatului atât pentru turnări mici, cât și pentru arbori de turnare cu un număr mai mare de piese.

Control automat al procesului

VC450V este concepută pentru un proces de turnare cât mai automat și reproductibil.

Sistemul electronic permite memorarea programelor de turnare pentru diferite aliaje și aplicații.

Operatorul poate salva parametrii utilizați și îi poate reutiliza la următoarele turnări.

Acest lucru contribuie la:

• rezultate mai constante;

• reducerea erorilor operatorului;

• standardizarea proceselor;

• reducerea timpului de reglare;

• simplificarea producției repetitive.

Afișaj LCD cu ghidare a operatorului

Aparatul este prevăzut cu display LCD cu afișare text, care oferă informații despre proces și facilitează configurarea parametrilor.

Operatorul poate urmări și controla principalele etape ale procesului de topire și turnare.

Acest sistem simplifică utilizarea aparatului și îl face potrivit inclusiv pentru ateliere în care mai mulți operatori trebuie să reproducă aceleași rezultate.

Software pentru reducerea turbulenței

VC450V dispune de un sistem software pentru reducerea turbulenței metalului lichid.

Controlul modului în care metalul pătrunde în formă urmărește obținerea unei curgeri cât mai controlate.

Reducerea turbulenței poate contribui la:

• limitarea captării aerului;

• reducerea anumitor tipuri de porozitate;

• îmbunătățirea suprafeței pieselor;

• obținerea unei structuri mai uniforme;

• reducerea defectelor de turnare.

Atmosferă controlată

VC450V poate lucra în diferite condiții de atmosferă:

• atmosferă normală;

• vacuum;

• suprapresiune.

Controlarea atmosferei în timpul topirii și turnării poate contribui la reducerea oxidării metalului.

Acest avantaj este important în special pentru:

• argint;

• aur roz;

• aliaje cu un conținut ridicat de cupru;

• aliaje sensibile la oxidare.

Reducerea oxidării poate conduce la suprafețe mai curate și la diminuarea necesarului de prelucrare ulterioară.

Ridicare automată a cilindrului și camerei

VC450V dispune de un sistem automat de ridicare a cilindrului și a camerei de turnare.

Acesta simplifică manipularea și reduce efortul operatorului, în special atunci când aparatul este utilizat frecvent sau se lucrează cu cilindri mari.

Este un avantaj important într-un atelier cu producție repetitivă.

Reproductibilitate pentru producția de serie

Unul dintre principalele avantaje ale VC450V este posibilitatea standardizării procesului.

După stabilirea parametrilor optimi pentru un anumit aliaj și o anumită configurație de turnare, programul poate fi reutilizat pentru ciclurile următoare.

Acest lucru este important în special pentru producătorii care urmăresc:

• rezultate constante;

• reducerea rebuturilor;

• repetabilitate;

• productivitate;

• control mai bun al calității.

Opțiuni suplimentare

În funcție de configurația aleasă, VC450V poate fi echipată cu accesorii și opțiuni suplimentare precum:

• sistem de control dual al temperaturii;

• rezervor pentru granularea metalului;

• kit pentru sinterizare / diffusion bonding;

• sisteme suplimentare de monitorizare și control.

Configurația exactă poate varia în funcție de echiparea aparatului.

Aplicații

VC450V este recomandată pentru:

• ateliere profesionale de bijuterie;

• producători de bijuterii;

• fabrici de bijuterii;

• turnătorii de metale prețioase;

• producție de serie mică și medie;

• turnare prin metoda cerii pierdute;

• modele realizate prin imprimare 3D;

• prototipuri;

• piese filigranate;

• modele cu pereți subțiri;

• piese cu geometrie complexă;

• prepararea și omogenizarea aliajelor.

Caracteristici tehnice principale

Tip aparat: mașină automată de turnare prin inducție cu vacuum, presiune și vibrații

Putere maximă: 4,5 kW

Alimentare: 3 × 400 V

Temperatură maximă: aprox. 1400°C

Control temperatură: termocuplu tip S

Volum creuzet: aprox. 170 cm³

Capacitate: aprox. 2,5 kg aur 18K

Capacitate orientativă cupru: aprox. 1,5 kg

Dimensiune maximă cilindru: aprox. Ø130 × 240 mm

Presiune maximă standard: aprox. 1,5 bar

Încălzire: inducție

Mod de turnare: vacuum + suprapresiune

Tehnologie de vibrații: da

Turbo Pressure: da

Control: electronic

Display: LCD cu afișare text

Programe de turnare: 20, conform documentației oficiale Indutherm

Software pentru reducerea turbulenței: da

Ridicare automată cilindru și cameră: da

Avantaje principale

• tehnologie integrată de vibrații;

• turnare prin vacuum și suprapresiune;

• încălzire rapidă prin inducție;

• generator de 4,5 kW;

• temperatură de până la 1400°C;

• capacitate de aproximativ 2,5 kg aur 18K;

• Turbo Pressure;

• software pentru reducerea turbulenței;

• omogenizare foarte bună a metalului lichid;

• reproducere bună a detaliilor fine;

• reducerea riscului de turnări incomplete;

• potrivită pentru modele filigranate și pereți subțiri;

• programe memorabile pentru producție repetitivă;

• control electronic cu display LCD;

• ridicare automată a cilindrului și camerei;

• potrivită pentru utilizare profesională.

VC450V reprezintă o soluție profesională pentru atelierele care doresc avantajele unei mașini automate de turnare prin inducție, dar și beneficiile suplimentare oferite de tehnologia de vibrații.

Combinația dintre inducție, vacuum, presiune și vibrații permite un control ridicat asupra procesului și contribuie la obținerea unor turnări precise, uniforme și reproductibile, inclusiv pentru bijuterii cu forme complexe și detalii foarte fine.
