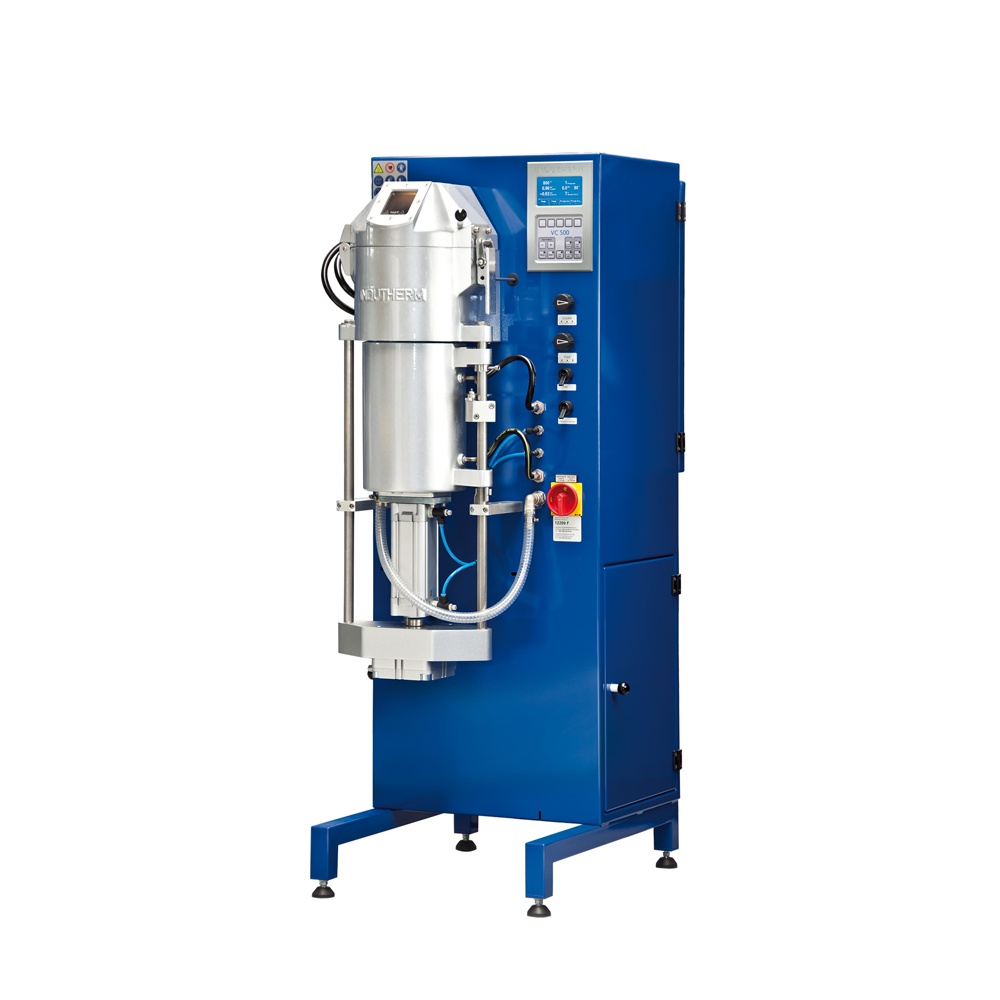

Mașină profesională de turnare prin inducție VC500 – 10 kW, vid și suprapresiune

Mașină profesională de topire și turnare prin inducție, concepută pentru producție intensivă și turnarea unor cantități mari de metal, fiind potrivită pentru ateliere de bijuterie, producători, turnătorii și unități care lucrează constant cu aur, argint și alte aliaje neferoase.

VC500 combină topirea rapidă prin inducție cu turnarea în vid și suprapresiune, oferind un control foarte bun asupra procesului și posibilitatea utilizării unor cilindri de dimensiuni mari.

Generatorul de 10 kW și temperatura maximă de aproximativ 1600°C permit reducerea timpilor de topire și extind gama de aliaje care pot fi procesate.

Concepută pentru producție mare

VC500 este destinată utilizatorilor care au nevoie de productivitate ridicată și cicluri de turnare repetabile.

Față de echipamentele compacte, aceasta oferă:

• capacitate mai mare de topire;

• cilindri de dimensiuni mai mari;

• timpi reduși de proces;

• automatizarea mai multor etape;

• control precis al procesului;

• posibilitatea realizării mai multor turnări succesive.

Este recomandată în special atelierelor și producătorilor care realizează serii medii și mari de bijuterii.

Generator de inducție de 10 kW

Echipamentul utilizează un generator de inducție de 10 kW, alimentat trifazat.

Încălzirea prin inducție transferă energia direct către metal și oferă:

• topire rapidă;

• omogenizare eficientă a aliajului;

• distribuirea uniformă a temperaturii;

• reducerea timpului dintre ciclurile de producție;

• eficiență energetică ridicată;

• control precis asupra topirii.

Mișcarea electromagnetică produsă în metalul lichid contribuie la amestecarea și omogenizarea aliajului.

Temperatură de până la 1600°C

Temperatura maximă de lucru este de aproximativ 1600°C.

Acest interval permite utilizarea echipamentului pentru o gamă largă de metale și aliaje, inclusiv:

• aur;

• argint;

• cupru;

• alamă;

• bronz;

• aliaje pe bază de aur;

• aliaje pe bază de argint;

• numeroase aliaje neferoase.

Controlul temperaturii permite adaptarea procesului în funcție de aliajul utilizat.

Capacitate standard de aproximativ 3,6 kg aur 18K

În configurația standard, VC500 utilizează un creuzet cu volum de aproximativ 245 cm³, corespunzător unei capacități de până la aproximativ:

3,6 kg aur 18K

Pentru aplicații care necesită cantități mai mari poate fi utilizat opțional un creuzet de aproximativ:

386 cm³

care permite procesarea a până la aproximativ:

5,8 kg aur 18K

Capacitatea efectivă variază în funcție de densitatea metalului și de nivelul de umplere al creuzetului.

Turnare în vid și suprapresiune

VC500 utilizează tehnologia de turnare vid–presiune, concepută pentru a îmbunătăți umplerea formei.

Vidul ajută la evacuarea aerului din cavitățile formei, iar suprapresiunea contribuie la împingerea metalului lichid în zonele fine și dificil de umplut.

Avantajele includ:

• umplerea mai bună a detaliilor fine;

• turnarea pieselor cu pereți subțiri;

• reducerea defectelor de turnare;

• rezultate mai constante;

• reproducerea mai precisă a modelelor.

Turbo Pressure

Sistemul Turbo Pressure permite trecerea rapidă la suprapresiune după introducerea metalului în formă.

Presiunea standard poate ajunge până la aproximativ:

1,5 bar

iar opțional sistemul poate fi configurat pentru:

până la 3 bar

Presiunea suplimentară contribuie la umplerea eficientă a cavităților complexe.

Cilindri de dimensiuni mari

În configurația standard, VC500 permite utilizarea cilindrilor de până la:

Ø130 × 240 mm

Opțional, echipamentul poate fi configurat pentru cilindri de până la:

Ø160 × 400 mm

Această capacitate permite realizarea unor arbori de turnare mai mari și procesarea simultană a unui număr ridicat de piese.

Productivitate ridicată prin cicluri suprapuse

Sistemul este conceput astfel încât camera de topire și camera cilindrului să poată funcționa eficient în cadrul aceluiași flux de producție.

În timp ce cilindrul unei turnări rămâne în camera de vid pentru etapa finală a procesului, poate începe pregătirea următoarei cantități de metal.

Această metodă de lucru reduce timpii morți și permite obținerea unei productivități ridicate.

Ridicare automată a cilindrului și camerei

VC500 dispune de un sistem automat pentru poziționarea cilindrului în camera de turnare.

Acesta contribuie la:

• simplificarea manipulării cilindrilor;

• reducerea efortului operatorului;

• creșterea productivității;

• poziționarea repetabilă;

• creșterea siguranței procesului.

Caracteristica este importantă în special atunci când sunt utilizați cilindri mari și grei.

Control digital al procesului

Mașina este echipată cu afișaj LCD și sistem electronic de control.

Operatorul poate monitoriza și seta parametrii esențiali ai procesului de turnare.

Sunt disponibile până la aproximativ 20 de programe, ceea ce permite salvarea parametrilor utilizați pentru diferite aliaje și procese.

Avantajele includ:

• repetarea rapidă a proceselor;

• standardizarea turnărilor;

• reducerea erorilor operatorului;

• rezultate constante;

• reducerea timpului de pregătire.

Control dublu al temperaturii

În funcție de configurație, este disponibilă măsurarea temperaturii atât în zona metalului, cât și a cilindrului de turnare.

Monitorizarea celor două temperaturi ajută la respectarea parametrilor necesari pentru fiecare aliaj și pentru fiecare tip de material de ambalat.

Acest control este deosebit de important în producția profesională, unde mici diferențe de temperatură pot influența rezultatul final.

Reducerea pierderilor de metal

Sistemele de vid și suprapresiune, controlul atmosferei și controlul precis al temperaturii contribuie la reducerea pierderilor de metal în timpul procesului.

Acest avantaj este important în special la procesarea metalelor prețioase, unde chiar și cantitățile mici de material pierdut pot avea o valoare semnificativă.

Aplicații

VC500 poate fi utilizată pentru:

• turnarea aurului;

• turnarea argintului;

• turnarea aliajelor de aur;

• turnarea aliajelor de argint;

• turnarea cuprului și aliajelor neferoase;

• turnarea cu ceară pierdută;

• producția de bijuterii;

• producția în serii medii și mari;

• realizarea arborilor mari de turnare;

• prototipuri și componente metalice;

• aplicații profesionale și industriale.

Caracteristici tehnice

Tehnologie de încălzire: inducție
Putere maximă: 10 kW
Alimentare: 3 × 400 V
Temperatură maximă: aprox. 1600°C
Creuzet standard: aprox. 245 cm³
Capacitate standard: aprox. 3,6 kg aur 18K
Creuzet opțional: aprox. 386 cm³
Capacitate maximă opțională: aprox. 5,8 kg aur 18K
Cilindru standard: până la Ø130 × 240 mm
Cilindru opțional: până la Ø160 × 400 mm
Presiune standard: până la aprox. 1,5 bar
Presiune opțională: până la aprox. 3 bar
Turnare în vid: da
Suprapresiune: da
Turbo Pressure: da
Control: electronic cu afișaj LCD
Programe de lucru: până la 20
Ridicare automată cilindru/cameră: da
Interfață RS232: da

Avantaje principale

• generator puternic de 10 kW;

• temperatură maximă de 1600°C;

• capacitate standard de aproximativ 3,6 kg aur 18K;

• extensibilă până la aproximativ 5,8 kg aur 18K;

• turnare în vid și suprapresiune;

• Turbo Pressure;

• presiune opțională de până la 3 bar;

• cilindri de până la Ø160 × 400 mm în configurația extinsă;

• până la 20 de programe de lucru;

• ridicare automată a cilindrului;

• timpi reduși între ciclurile de turnare;

• potrivită pentru producție intensivă;

• control precis și rezultate repetabile.

VC500 este o soluție profesională pentru producătorii care au nevoie de capacitate mare, viteză și repetabilitate în procesul de turnare, fiind potrivită în special pentru producția de bijuterii în serii medii și mari și pentru aplicațiile unde cilindrii de dimensiuni mari și cantitățile importante de metal sunt esențiale.
